LBBN-150 棒销式纳米砂磨机

浏览次数:

分享到:
产品简介
棒销式纳米砂磨机
大容量可达到1000L
LBN系列纳米销棒式砂磨机是公司开发大流量循环砂磨机,为新型纳米研磨设备的第二代产品,能满足各类面漆,纳米产品对细度指标的要求,产品粒度分布窄,LBN采用专利缝隙分离器系统,超大过滤面积,满足了各类面漆生产所需要的大流量多次研磨的要求。LBN的流量是传统砂磨机的几倍,分离器不受磨损,使用寿命长可以使用极小的研磨介质(0.3mm),也不会堵塞出料过滤器,流体力学的分散工艺是我们开发的领域。
•整机采用德国DIN工业和欧洲CEN以及EMC产品设计标准,并获得CE和ISO质量体系认证。

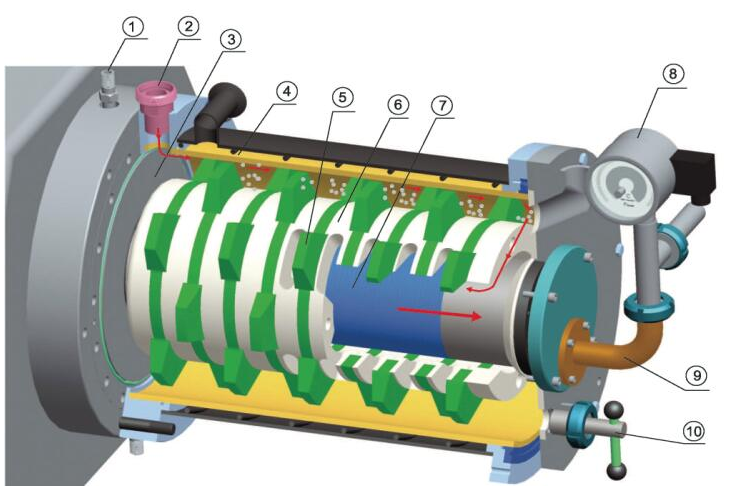

•全封闭式,短/粗型的研磨腔(图④)设计元素,16:10之黄金分割比例的长度/直径/线速度系数比更佳。
•大尺寸空心式(图⑥)动态销棒转子(图⑤)与大流量筛筒式分离器(图⑦)合理组合,实现大流量、多遍次的研磨,优化。
产品粒径分布,经第三方验证细度D99在30nm。针对纳米材料对温度的敏感有增加双触点电接点温度表(图⑧)。
•进料口位于机封端(图②),通过改良后的出料口设置于出料阀兰的中下部(图⑨),改善了物料沉降时所带来的研磨腔 内分离器的堵塞和排压(图⑩);高能密度(2kW/dm3),空心轮(图⑥)销棒(图⑤)砂磨机组合之生产效率是普通砂磨机的3-5倍。
•采用全进口带冷液(图①)的双向滑动双端面机械密封装置(图③),密封效果好,运行可靠,保证了轴承运行的可靠性。
通过与华南理工建筑材料系,深圳职业技术学院精细化工系等高校战略性合作实验, 突破了喷墨墨水;氧化铝;药物等产品细度问题,通过第三方检测报告终产品细度可达纳米级(小于100nm)以下。



转子结构







1.适合研磨极难分散的材料,经过多次研磨,可达到彻底分散研磨的效果。
2.采取多种冷却措施,散热性能好,适合用于对温度敏感的物料研磨。
3.产品质量再现性好,粒径颁布均匀,产品质量不受循环流量的影响。

产品参数

型号                 实验型                                                                       生产型
LBBN-0.3L LBBN-0.5L LBBN-2L LBBN-6L LBBN-10L LBBN-25L LBBN-60L LBBN-150L LBBN-300L
筒体容积(L) 0.45 0.7 4 10 18.2 46 107 285 488
有效容积(L) 0.35 0.5 2.3 6 13 28 68 151 280
加工批量(L) 0.25-1 3-10 10-100 20-200 100-1000 500-2000 >2000 >4000 78000
转速(rpm) 200-3000 600-2500 600-2500 600-2500 700-1300 700-1000 500-600 200-480 150-370
效率(kg/h)370 10 20-59 30-110 100-500 250-1000 500-2500 1000-6000 2000-15000 3000-35800
驱动功率(kw) 0.75 4-5.5 5.5-7.5 15-18.5 22-37 37-45 70-90 160-200 260-300
长度(mm) 320 790 1122 1286 1220 1538 2735 2915 3280
宽度(mm) 360 651 972 932 1065 1150 1252 1220 1480
高度(mm) 347 1150 1260 1638 1929 2042 1850 2620 2580
重量(kg) 75 208 400 602 1302 2009 3508 6890 7580
